SD341X伸缩蝶阀您的位置:惠盛阀门 >> 产品展示 >> 蝶阀 >> SD341X伸缩蝶阀
  • SD341X伸缩蝶阀

    SD341X伸缩蝶阀

    • 产品介绍
    • 订购流程
    SD341X伸缩蝶阀

    伸缩蝶阀

    产品用途

    SD341X-6、SD341X-10 型法兰式伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在425℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的装置。



    产品特点

    1、结构独特,设计灵活,重量轻,省力,启闭迅速

    2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,海能为维修阀门安装更换提供方便

    3、密封部位可调节更换,密封性能可靠



    安装注意事项

    1. 伸缩蝶阀安装前必须平放,切勿随意磕碰,运行时严禁将支架卸掉。

    2. 伸缩蝶阀出厂时结构长度为至小长度,安装时,拉至安装长度(即设计长度)。

    3. 当管道间长度大于伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩蝶阀,以免损坏蝶阀。

    4. 伸缩蝶阀可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出。



    性能参数

    型号

    SD341X-6

    SD341X-6Q

    SD341X-10

    SD341X-10Q

    工作压力(MPa)

    0.6

    1

    适用温度(℃)

    ≤120

    依各种不同胶种而定

    ≤120

    适用介质

    水、污水、油品、空气等

    依各种不同胶种而定

    水、污水、油品、空气等

    材料

    阀体

    灰铸铁

    灰铸铁

    球墨铸铁

    蝶板

    球墨铸铁(表面处理)

    球墨铸铁、不锈钢

    球墨铸铁

    阀杆

    2Cr13

    不锈钢、碳素钢

    铬不锈钢

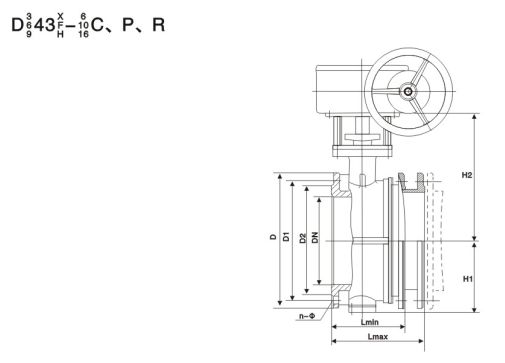

    主要外形和连接尺寸







    公称通径DN

    1.0MPa

    D

    D1

    D2

    Lmax

    Lmin

    H1

    H2

    n-Φd

    100

    220

    180

    158

    216

    174

    110

    170

    8-18

    125

    250

    210

    184

    232

    176

    123

    182

    8-18

    150

    285

    240

    212

    239

    194

    140

    210

    8-22

    200

    340

    295

    268

    264

    214

    170

    238

    8-22

    250

    395

    350

    320

    296

    235

    195

    270

    12-22

    300

    445

    400

    370

    300

    250

    222

    300

    12-22

    350

    505

    460

    4330

    320

    270

    252

    330

    16-22

    400

    565

    515

    482

    332

    282

    285

    368

    16-26

    450

    615

    565

    532

    355

    305

    310

    402

    20-26

    500

    670

    620

    585

    365

    315

    337

    438

    20-26

    600

    780

    725

    685

    420

    370

    393

    490

    20-30

    700

    895

    840

    800

    446

    396

    450

    558

    24-30

    800

    1015

    950

    905

    476

    426

    515

    625

    24-33

    900

    1115

    1050

    1005

    506

    456

    560

    685

    28-33

    1000

    1230

    1160

    1110

    516

    466

    610

    750

    28-36

    1200

    1455

    1380

    1330

    560

    510

    725

    880

    32-39

    1400

    1675

    1590

    1530

    590

    540

    840

    987

    36-42

    1600

    1915

    1820

    1750

    630

    585

    960

    1158

    40-48

    1800

    2115

    2020

    1950

    680

    630

    1060

    1258

    44-48

    2000

    2325

    2230

    2150

    730

    680

    1165

    1365

    48-48

    阀门订购流程

    1. 客户可将采购清单直接拨打咨询热线:0577-66999288 66992988 66998388 。

    2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价(价格清单)。

    3. 具体事宜商定,如:交货期、特殊要求等等。

    订货须知:
    1、客户对产品有特殊要求须在订货合同上提供以下说明:
    ① 结构长度。
    ② 连接方式。
    ③ 公称通径、全通径、缩径、管道尺寸。
    ④ 适用介质、工作温度及压力范围。
    ⑤ 实验、检验标准及其他要求。
    2、本厂可根据客户特殊要求配置各类驱动装置。
    3、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号和要求,在供需双方理解一致的条件下签订合同。
    4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点,并先按总额的30%预定金或全额货款及汇入我公司账户,其余货款待发货前 汇入,以便及时安排发货
