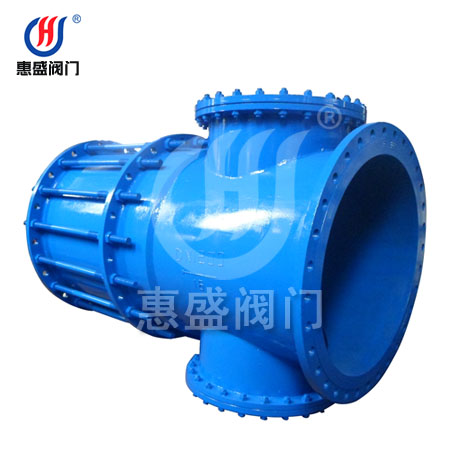

    拉杆伸缩十字滤管

    • 产品介绍
    • 订购流程
    拉杆伸缩十字滤管



    一、 用途
    拉杆伸缩十字滤管(以下简称十字滤管)适合装置于水力自动阀(如减压、泄压、持压等)及多喷孔阀或其他主要设备之入口端,具有沉淀、粗滤以防止杂物堵塞阀体,保护阀类或设备之正常使用,并具有拉杆伸缩等功能。
    二、 技术要求
    1. 主要技术参数
    1.1 此产品符合Q/IDIK17-2008拉杆伸缩十字滤管企业标准;
    1.2 十字滤管的公称压力为 PN10PN16PN25);
    1.3 密封试验压力为1.1MPa1.76MPa2.75MPa);
    1.4 强度试验压力为1.5MPa2.4MPa 3.75MPa);
    1.5 压力试验应符合标准JB/T9092-1999的规定;
    1.6 连接法兰应符合标准GB/T17241.6-98的规定。
    2. 性能要求
    2.1十字滤管具有伸缩功能,可在一定范围内补偿管道的轴向位移,传递轴向推拉力;
    2.2十字滤管上部设置手孔或人孔盖,便于清理垃圾;
    2.3十字滤管下部设置手孔或人孔盖及排污球阀,便于排污冲洗;
    2.4 伸缩管用螺柱连接,结构简单,安装维护方便
    三、术语

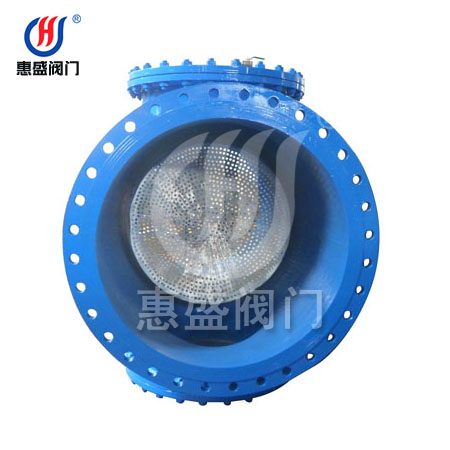

    十字滤管采用菱形滤网孔
    1.过滤面积:过滤网表面积;
    2.通流面积:过滤介质流过过滤网孔的总截面积;
    3.开孔滤:通流面积/过滤面积;
    3.1十字滤管装于多喷孔前时,十字滤管滤网开孔面积须为多喷孔开孔面积的2倍以上;
    3.2十字滤管装于多喷孔前时,十字滤管菱形滤网孔通过直径≤多喷孔喷管至小直径

    四、外形
    五、材质
    1. 阀体:球墨铸铁,相应的物理化学主要控制指标详见国家标准GB12227-89
    2. 上、下盖:球墨铸铁,相应的物理化学主要控制指标详见国家标准GB12227-89
    3. 伸缩管:球墨铸铁,相应的物理化学主要控制指标详见国家标准GB12227-89
    4 .活套法兰:球墨铸铁,相应的物理化学主要控制指标详见国家标准GB12227-89
    5. 滤网:不锈钢,相应的物理化学主要控制指标详见国家标准(GB1220-92)。
    6. 螺杆:8.8级(镀锌)
    六、 检验
    为保证所提供十字滤管符合本工程要求,供货方需于交货前进行规定检验,项目如下:
    1. 阀体壳体试验应按标准GB13927-92的规定。
    2. 密封试验应按标准GB13927-92的规定。
    七、 涂装、包装及贮运
    1. 阀体内外表面要进行喷砂处理,以除去铁锈、水分及油等杂质。
    2. 十字滤管内外部铸铁件应采用无-毒环氧树脂粉体涂装,防止生锈和流体腐蚀,颜色采用土耳其蓝(色号1-46)。
    3. 涂层应光滑均匀无缺陷,涂料干后不溶解于水,不影响水质,并不因空气温度变化而分解。
    4. 涂层厚度应达0.2㎜以上。粉末涂料必须经过检测,符合饮用水卫生要求。
    5. 阀门的包装及贮运应符合标准JB/T7928的规定。
