    ACH41W/HZLH41H/HSH41H轴流式止回阀

    轴流式止回阀的简单介绍

    轴流止回阀通过阀门入口端与出口端的压力差来决定阀瓣的开启和关闭。轴流式止回阀可有效防止介质倒流,确保管道安-全。

    轴流式止回阀的详细信息

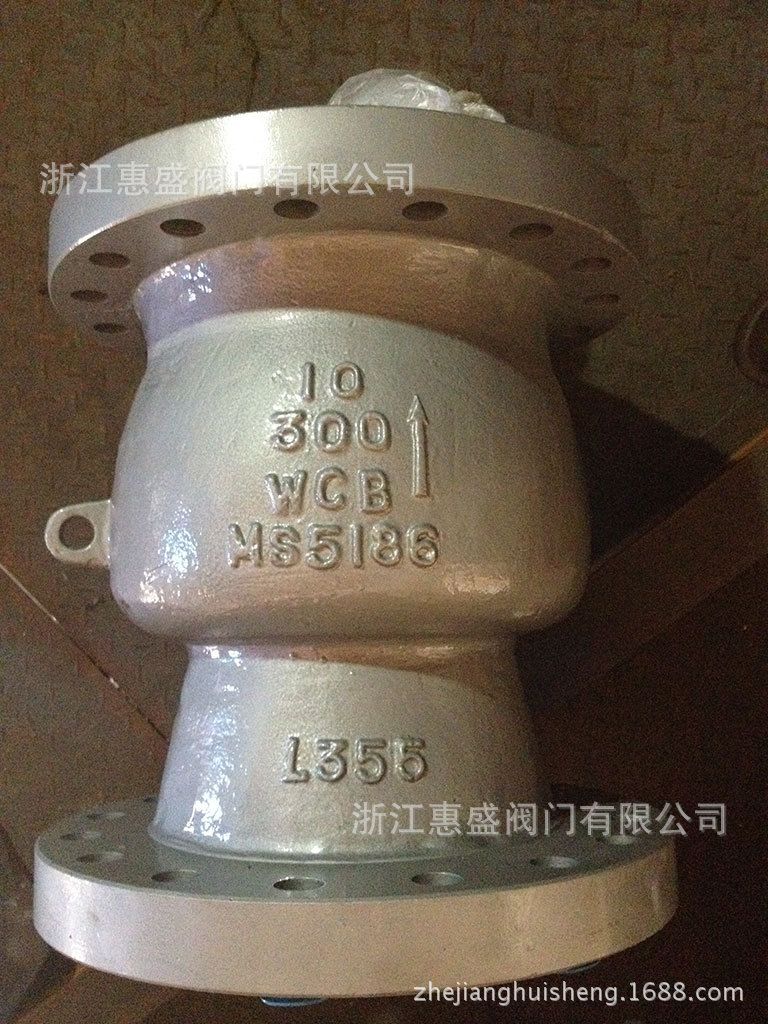

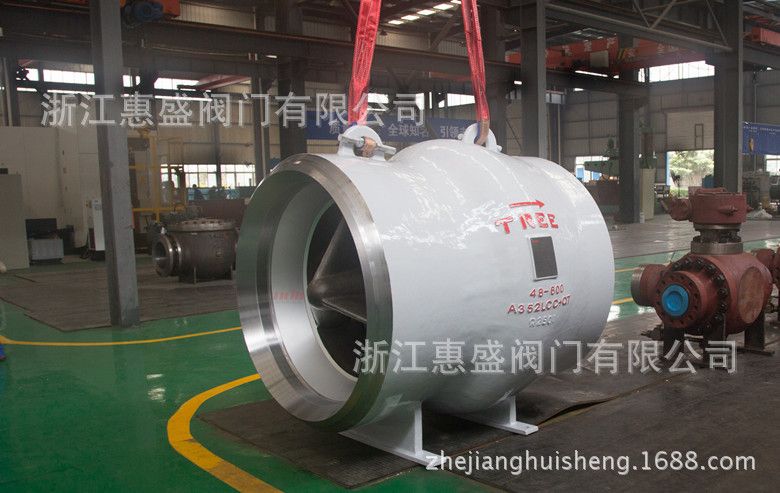

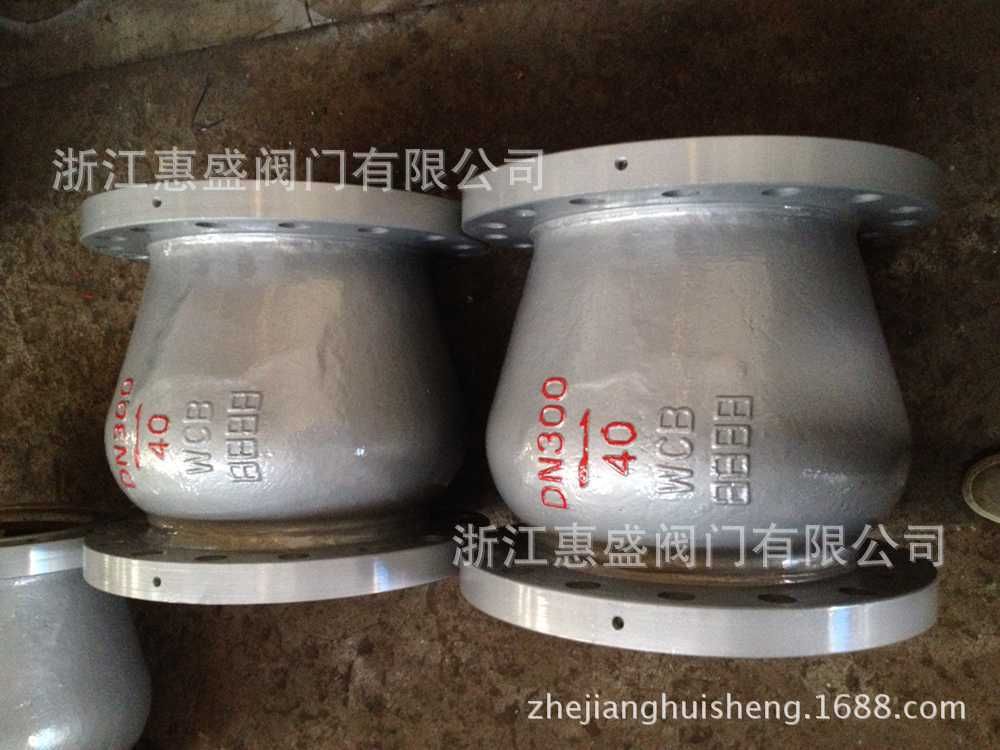

    轴流式止回阀

    undefined

    undefined


    undefined








    产品名称:轴流式止回阀

    产品型号:ACH41W/H -100C/p

    压力等级:PN16-250 美标:150Lb-1500Lb

    公称通径:DN40-500mm

    .轴流式止回阀产品标准:



    设计与制造

    结构长度

    法兰连接尺寸

    试验与检验

    GB/T 21387

    GB/T 12221

    GB/T 9113.1-9113.2

    JB/T 9092



    .轴流式止回阀产品特点:

    1. 产品由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安-全。

    2. 阀体,阀瓣,尾椎设计成流线型通道,具有良好的流体性能,至大限度减少流阻和压力。

    3. 运用高性能弹簧材料HT/INCONELX-750,具有优良的耐腐性能,抗氧和优异的机械性能,确保弹簧长期工作情况下,运行状态。

    4. 静音式运行,从而消去阀门管道中的噪音和水锤确保设备和管道安-全。

    5. 开启与关闭反应迅速,高可靠的预压弹簧使阀瓣对流体压力变化快速反应。

    6. 结构紧凑,方便安装,垂直,水平安装都可。

    7. 阀门采用合金钢堆焊密封面,耐磨,耐腐,寿命长。

    8. 阀门的压力范围比较广。

    .轴流式止回阀的性能规范:



    型号

    ACH41H-16C/P

    ACH41H-25C/P

    ACH41W-40

    ACH41W-64

    ACH41H-100

    公称压力

    PN16

    PN25

    PN40

    PN64

    PN100

    壳体强度



    2.4

    3.8

    6.0

    9.6

    15.0

    高压密封

    1.8

    2.8

    4.4

    7.1

    11.0

    适用介质

    水、油品、气体等

    适用温度

    400



    .轴流式止回阀主要部件材质:



    阀体

    阀瓣

    导流罩

    密封副

    阀杆

    弹簧

    铸钢WCB CF8

    铸钢WCB CF8

    铸钢WCB CF8

    堆焊不锈钢

    1Gr18Ti9

    HT/INCONELX-750



    .ACH41H-16C/P轴流式止回阀部分外形与连接尺寸:



    DN

    PN

    法兰连接尺寸

    外形尺寸

    D

    D1

    D2

    b

    Z-d

    L

    50

    16

    165

    125

    99

    20

    4-18

    120

    80

    16

    200

    160

    132

    20

    8-18

    180

    100

    16

    220

    180

    156

    22

    8-18

    240

    150

    16

    285

    240

    211

    24

    8-22

    350

    200

    16

    340

    295

    266

    24

    12-22

    450

    undefined

    阀门订购流程

    1. 客户可将采购清单直接拨打咨询热线:0577-66999288 66992988 66998388 。

    2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价(价格清单)。

    3. 具体事宜商定,如:交货期、特殊要求等等。

    订货须知:
    1、客户对产品有特殊要求须在订货合同上提供以下说明:
    ① 结构长度。
    ② 连接方式。
    ③ 公称通径、全通径、缩径、管道尺寸。
    ④ 适用介质、工作温度及压力范围。
    ⑤ 实验、检验标准及其他要求。
    2、本厂可根据客户特殊要求配置各类驱动装置。
    3、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号和要求,在供需双方理解一致的条件下签订合同。
    4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点,并先按总额的30%预定金或全额货款及汇入我公司账户,其余货款待发货前 汇入,以便及时安排发货
