    CKH664Y/CKH664H抽气快关逆止阀




    一、产品简介
         本阀是采用气压蓄能弹簧释能助关的金属硬密封止回阀,它适用于汽轮机抽汽管路系统。当汽轮机紧急关闭时,此阀门用来防止管路系统蒸汽和冷凝水倒流导致汽轮机损坏。
    二、型号说明

    CKHC  KD 643H
    阀门材料: C 碳钢  P 不锈钢  R铬镍钼钛钢
    公称压力:( 单位:kg/2  )
    密封材料:H 不锈钢、W 本体不锈钢、Y硬质合金
    结构形式:3升降式 7.斜板式 4.旋启式
    连接方式:连接方式:4法兰、6对焊
    驱动方式: 助关方式:6气动、7液动、无指不带助关
    产品类别:止回阀
    功能特征:快关
    公称通径:单位mm
    三、标准与规范

    制造标准
    GB/T 12235GB/T 12236GB/T 12238
    结构长度
    GB/T12221
    配管法兰
    GB/T 9112~9124-2000
    质量保证
    ISO 9001:2000
    试验与检验
    JB/T 9092GB/T 13927
    公称通径  DN
    400~1800 mm
    公称压力 PN
    1.0~4.0 Mpa150~300Lb
    试验压力Ps

    11×PN

    15×PN
    工 作 压 力
    08×PN


    四、工作原理

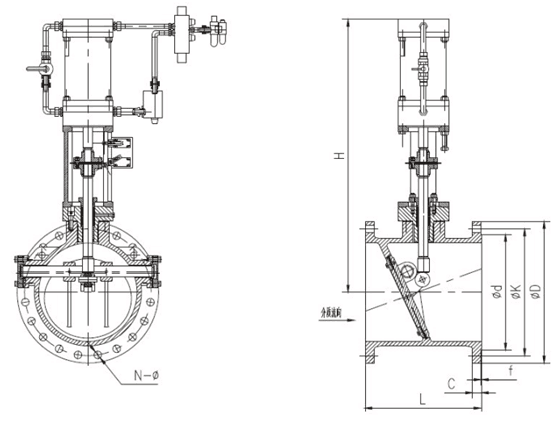

    快速关闭抽汽止回阀由阀门主体三偏心止回阀和助关系统装置及外围管线路等组成,其三偏心密封结构,密封效果佳、使用寿命长;其蝶板采取大角度斜置于阀体内,阀门关闭路程短,加上助关系统作用,阀门关闭更迅速。
    五、主要零件材料选用


    气控抽汽止回阀
    阀体、阀盖
    WCB
    碳 钢
    WC6
    摇杆、阀瓣
    WCB
    碳 钢
    WC6
    填 料
    柔性石墨
    柔性石墨
    柔性石墨
    销 轴、阀杆
    2Cr13
    2Cr13
    304
    弹 簧
    60Si2MnA
    60Si2MnA
    60Si2MnA


    1、安装前应仔细阅读产品使用说明书,核查阀门型号规格是否与所需相符。
    2、安装前检查阀门内腔和密封面,不允许有污垢附着;连接管道内须清-除干净,不得有异物存在。
    3、安装使用前应进行阀门的启闭试验。

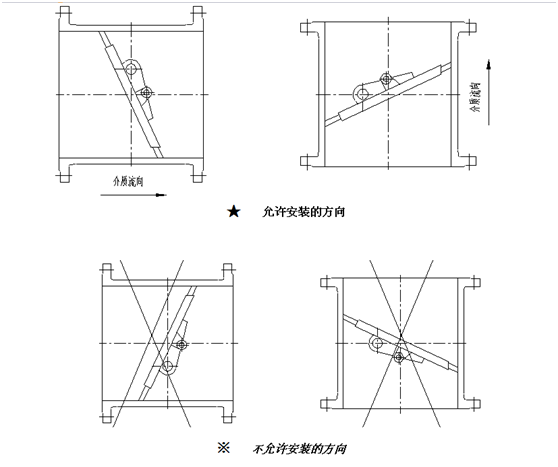

    4、阀门可安装在水平管道或垂直管道上,请正确了解现场管道内介质流向,其安装方向必须为以下图示之一。切勿反装。

    5、安装时应使阀门保持关闭状态。
    6、液压管线路连接装配时,应把液压管路和接头内的杂务清理干净,以防堵塞。
    七、维护与使用注意事项
    1、阀门应存放在干燥得室内,堆放整齐,不允许露天存放,以防损坏和腐蚀。
    2、若阀门长期存放的,应定期检查,并在加工面上涂防绣油。
    3、应定期检查阀门及其相关的管线路情况。应定期清洁阀门。
    4、阀门在冬天或北方寒冷的地区,开始可能出现微量的泄漏,这不属于质量问题,待使用时即恢复正常。

    5、注意:本阀门的助关装置中有弹簧,用户如需拆卸维修时应准备相应规格的不同长度的螺栓,逐个替换原有螺栓,拆卸时使弹簧蓄积的能量逐渐释放,防止弹簧能量急剧释放造成事故。
    可能发生的故障和排除方法


    故障
    原因
    排除方法
    阀杆处泄漏
    填料失效
    更换填料
    填料处泄漏
    压盖未拧紧
    拧紧压盖螺栓
    开阀不稳
    液压源压力不稳
    调稳液压源压力

    阀门订购流程

    1. 客户可将采购清单直接拨打咨询热线:0577-66999288 66992988 66998388 。

    2. 我司收到客户采购清单后为客户提供阀门型号、选型与报价(价格清单)。

    3. 具体事宜商定,如:交货期、特殊要求等等。

    订货须知:
    1、客户对产品有特殊要求须在订货合同上提供以下说明:
    ① 结构长度。
    ② 连接方式。
    ③ 公称通径、全通径、缩径、管道尺寸。
    ④ 适用介质、工作温度及压力范围。
    ⑤ 实验、检验标准及其他要求。
    2、本厂可根据客户特殊要求配置各类驱动装置。
    3、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号和要求,在供需双方理解一致的条件下签订合同。
    4、期货、订货的客户请先来电详细说明所需阀门的型号、规格、数量以及交货时间、地点,并先按总额的30%预定金或全额货款及汇入我公司账户,其余货款待发货前 汇入,以便及时安排发货
